ARP-12充气柜

ARP-12系列高压全封闭全绝缘紧凑型环网开关设备（简称充气柜），是新一代小尺寸模块化开关设备。ARP-12-Ring系列是环网主单元结构，在同一个SF6绝缘气箱内最多可配置6个模块；ARP-12-Plus系列是扩展型开关柜，当环网主单元结构模块数多于6个模块时，采用扩展母线方式来实现各扩展模块的连接，每个模块都具有其各自的功能且可以在左右侧任意扩展，

所属分类：

环网柜

关键词：

环网柜

模块

扩展

系列

服务热线：

4008169775

获取报价

更多产品

详细描述

产品描述

　　ARP-12系列高压全封闭全绝缘紧凑型环网开关设备（简称充气柜），是新一代小尺寸模块化开关设备。ARP-12-Ring系列是环网主单元结构，在同一个SF6绝缘气箱内最多可配置6个模块；ARP-12-Plus系列是扩展型开关柜，当环网主单元结构模块数多于6个模块时，采用扩展母线方式来实现各扩展模块的连接，每个模块都具有其各自的功能且可以在左右侧任意扩展，根据不同的设计方案任意排列，可满足不同的供配电配置要求。

　　1、产品特点

　　ARP-12系列充气柜气箱采用高品质3mm厚的不锈钢外壳。不锈钢板材由激光切割成形，经过世界先进的焊接机械手焊接而成，保证气箱的密闭性。气箱内充SF6气体，并经过同步抽真空检漏；负荷开关、接地开关、熔断器绝缘筒等开关活动部件及母线均密封在不锈钢气箱内，充气壳体的防护等级达到IP67，气箱装有防爆膜片，当开关内部超过一定压力时，能从下部防爆口排出，能有效防止对人、电缆及变电站内其余开关设备的损害。

　　具体特点：

　　·不受环境影响，抗凝露、凝霜、盐雾、污秽、抗腐蚀、耐紫外线及化学物质等；

　　·所有高压带电部位及开关元件全部密封在充有SF6气体的不锈钢箱体内，结构紧凑，体积小，重量轻，全绝缘；

　　·模块化设计，有不同模块组合实现各种主接线，形成回路开关系统；

　　·采用硅橡胶连接器，实现高压部件的插接与柜体的任意扩展；

　　·全屏蔽电缆进出线；

　　·可配用真空断路器柜；

　　·可配用高压监视元件、综合数字式继电器；

　　·可配高压计量柜；

　　·可加装遥控和监控单元；

　　·可加装过流继电保护装置；

　　·防洪能力强，长寿命，免维护，降低运行成本；

　　·满足配网自动化升级要求。

　　2、符合标准

　　国际标准：IEC60265，IEC60298，IEC60420，IEC60694，IEC60056，DIN47636

　　国家标准：GB/T11022-1999、GB3906-2006、GB3804-2004、GB16926-2009、GB/T11023-1999、GB1984-2003、GB1985-2004、DL/T404-2007

　　3、应用领域

　　ARP-12系列充气柜具有结构紧凑、全封闭、全绝缘、长寿命、免维护、占用空间小、安全可靠、不受工作环境影响等优点，广泛应用于工业及民用电缆环网及供电末端。特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、小区、高层建筑、高速公路、地铁、隧道等领域。

　　4、正常使用条件

　　海拔高度：≤2000m

　　环境温度：-35℃~+40℃

　　相对湿度：日平均值≤95％，月平均值≤90％

　　抗震能力：8度，地面水平加速度≤0.4g ，地面垂直加速度≤0.2g

　　无剧烈震动和冲击以及有火灾、爆炸危险的场所

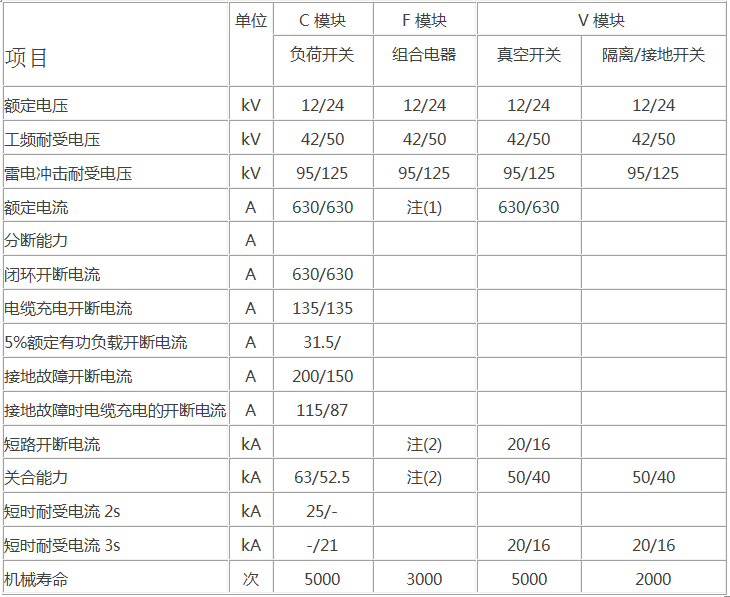

　　5 、主要技术参数
