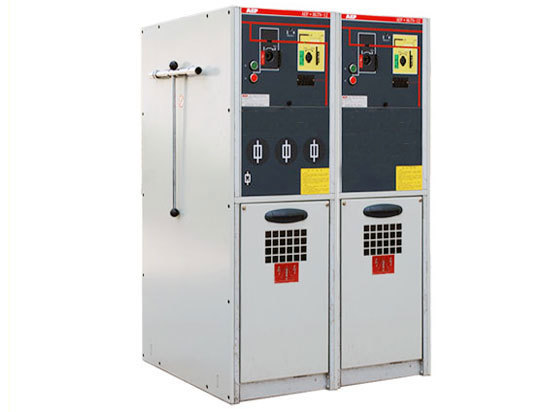

ARP-HGTN-12型固体绝缘全封闭环网柜

ARP-HGTN－12型高压固体绝缘真空开关柜是以固体材料作为主绝缘体，真空介质作为灭弧介质，采用浇注、固封等技术把真空灭弧室及其导电部件有机结合起来，通过操作机构的运动来实现分、合负荷电流或短路电流，隔离负荷等功能，从而实现对供配电系统的控制和对设备、人身安全的保护；该产品具有结构简单、体积小、无毒、无污染、绿色环保等优点，符合全球绿色产品的发展理念。结构特点隔离断口可见有熔断器方案双断口隔离开

所属分类：

环网柜

关键词：

环网柜

电流

接地

额定

开关

服务热线：

4008169775

获取报价

更多产品

详细描述

产品描述

结构特点

隔离断口可见
有熔断器方案
双断口隔离开关
独立的接地开关
有防凝露设计
有泄压口及泄压通道
单元独立，不共箱
母线系统采用绝缘母线
理论上可以无限扩展
熔断器有辅助接地

符合标准

本产品符合以下标准: GB3906《3~35KV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC60298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》，DL/T404《户内交流高压开关柜订货技术条件》标准。

应用领域

ARP-HGTN－12型高压固体绝缘开关柜适用于交流50HZ、10kV的电力系统，广泛应用于工业及民用电缆环网及供电末端。特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、中小型电厂、医院、体育场、铁路、隧道等等电气设备的保护和控制之用。

正常使用条件

海拔高度≤1000m
环境温度：-25℃-45℃，最大温差≤25℃
相对湿度：日相对湿度平均值不超过95％
月相对湿度平均值不超过90％
抗震能力：地面水平加速度≤0.4m/s2
地面垂直加速度≤0.2m/s2
※ 无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。

主要技术参数

序	项目		断路器柜	负荷开关/柜	组合电器柜
1	额定电压 kV		12
2	母线额定电流 A		630
3	额定电流 A		630	630	100
4	1min工频耐受电压（相间、对地、真空断口/隔离断口）kV		42/48（49）
5	雷电冲击耐受电压（相间、对地、真空断口/隔离断口）kV		75/85
6	额定有功负载开断电流A			630
7	额定闭环开断电流A			630
8	额定电缆充电开断电流A			16
9	交接电流开断能力A				3150
10	额定短路关合电流		50/50	50/50	80/－
11	（真空开关/接地开关） kA
12	额定短路开断电流kA		20		31.5
13	额定短时耐受电流（主回路/接地开关/接地连接回路） kA		20/20/17.3	20/20/17.3
14	额定峰值耐受电流（主回路/接地开关/接地连接回路） kA		50/50/43.4	50/50/43.4
15	额定短路持续时间（主回路/接地开关/接地连接回路） s		2004-2-2	2004-2-2
16	机械寿命（次）	真空开关	10000
17	机械寿命（次）	隔离/接地开关	2000/2000
